Por que o investimento de capital inicial para máquinas de revestimento PVD é maior do que para linhas de galvanoplastia tradicionais?

O sistema de vácuo: o único fator de maior custo

A câmara de vácuo e seu sistema de bombeamento associado normalmente respondem por 30% a 40% do custo total da máquina em qualquer máquina de revestimento a vácuo pvd . Ao contrário da galvanoplastia, que opera à pressão atmosférica em um tanque aberto ou semiaberto, a deposição de PVD deve ocorrer em uma câmara evacuada a pressões tão baixas quanto 10⁻⁴ a 10⁻⁶ mbar. Alcançar e manter esse ambiente requer um sistema de bombeamento escalonado, geralmente combinando uma bomba mecânica de rugosidade, um soprador Roots e uma bomba de alto vácuo, como uma bomba de difusão ou bomba turbomolecular.

Principais componentes de vácuo que agregam custos

• Bombas turbomoleculares ou de difusão para estágios de alto vácuo
• Medidores de vácuo de precisão e sensores de detecção de vazamentos
• Paredes reforçadas da câmara em aço inoxidável ou alumínio capazes de suportar diferenciais de pressão
• Selos, válvulas e janelas de visualização com classificação de vácuo
• Sistemas automatizados de controle de bombeamento e ventilação

Em comparação, um tanque de galvanoplastia simplesmente precisa de um revestimento resistente à corrosão, um retificador e equipamento básico de agitação – sem vedação hermética, sem monitoramento de pressão, sem bombeamento em vários estágios.

Não há necessidade de vedação hermética, monitoramento de pressão ou bombeamento em vários estágios, e é por isso que o subsistema de vácuo sozinho pode adicionar bem mais de US$ 50.000 a US$ 150.000 ao preço de um equipamento de médio porte. máquina de metalização a vácuo .

Tecnologia de fonte de deposição adiciona despesas adicionais

Além do sistema de vácuo, a própria fonte de deposição - sejam cátodos de pulverização catódica de magnetron, fontes de arco catódico ou evaporadores de feixe de elétrons - representa outro importante centro de custos. Esses componentes devem gerar e sustentar plasma ou vapor de metal ionizado sob condições elétricas e magnéticas precisas, exigindo fontes de alimentação especializadas capazes de fornecer corrente pulsada de CC, RF ou arco de alta tensão.

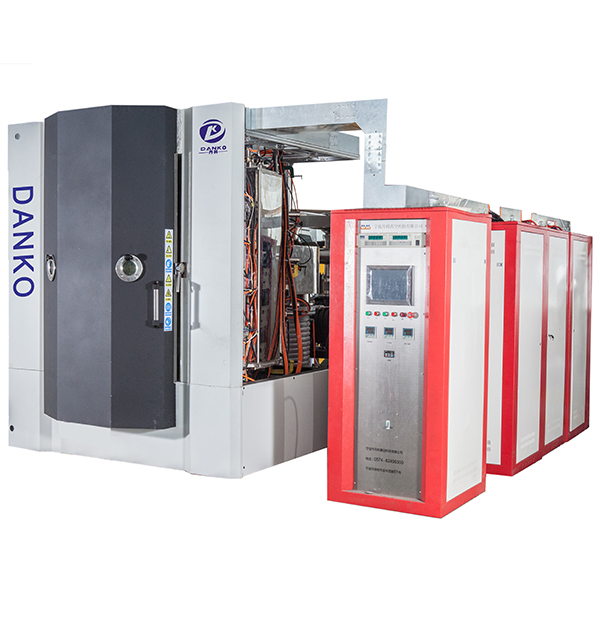

Máquina de revestimento PVD

Um único conjunto de cátodo de pulverização catódica de magnetron, incluindo matrizes magnéticas e canais de resfriamento de água, pode custar entre US$ 8.000 e US$ 25.000, dependendo do tamanho e da compatibilidade do material alvo. Sistemas multialvo, que são comuns em indústrias Máquina de revestimento PVD configurações para permitir revestimentos multicamadas ou de liga, multiplique esse custo várias vezes. Os equipamentos de galvanoplastia, por outro lado, usam retificadores CC padrão que são produzidos em massa e comparativamente baratos, muitas vezes custando uma fração do que uma única fonte de alimentação de pulverização catódica exige.

Requisitos de controle e automação de processos

O revestimento PVD é um processo altamente sensível onde a espessura, uniformidade e adesão do revestimento dependem do controle preciso de variáveis como pressão da câmara, taxa de fluxo de gás, temperatura do substrato e velocidade de rotação. Para gerenciar essa complexidade, os sistemas PVD modernos integram controladores lógicos programáveis ​​(CLPs), controladores de fluxo de massa, termopares e, muitas vezes, interfaces IHM com tela sensível ao toque para gerenciamento de receitas.

Tabela de comparação de custos: PVD vs. Linha de galvanoplastia

A tabela abaixo resume as diferenças de custo típicas entre um sistema PVD industrial de médio porte e uma linha de galvanoplastia comparável projetada para produção de peças semelhante.

Requisitos de instalações e instalação aumentam o investimento total

Além da própria máquina, a instalação de um Máquina de revestimento PVD normalmente exige piso reforçado para suportar o peso da câmara, serviço elétrico trifásico de alta tensão, circuitos de água de resfriamento dedicados e, às vezes, condições adjacentes de sala limpa para evitar contaminação por partículas durante a deposição. Essas atualizações de instalações podem agregar dezenas de milhares de dólares antes mesmo de a máquina produzir sua primeira peça revestida.

Por que os compradores ainda escolhem o PVD apesar dos custos iniciais mais elevados

Apesar do preço inicial mais elevado, muitos fabricantes ainda escolhem um máquina de metalização a vácuo sobre a galvanoplastia por diversas razões práticas. Os revestimentos PVD são secos, ecológicos e isentos das obrigações de tratamento de águas residuais com metais pesados ​​que a galvanoplastia exige de acordo com a maioria das regulamentações ambientais. Durante um período operacional de vários anos, a eliminação de custos de descarte de produtos químicos, despesas de conformidade de segurança e licenças de águas residuais pode compensar uma parte significativa do investimento inicial mais elevado.

Compensações de custos de longo prazo que valem a pena considerar

1. Sem custos de compra ou armazenamento de produtos químicos perigosos
2. Tratamento de águas residuais reduzido e taxas de conformidade ambiental
3. Custos trabalhistas mais baixos a longo prazo devido à maior automação
4. Maior vida útil do revestimento, reduzindo retrabalho e custos de substituição de peças

Orientação prática para avaliar o investimento em equipamentos

Antes de se comprometer com um máquina de revestimento a vácuo pvd compra, os fabricantes devem solicitar aos fornecedores uma análise detalhada dos custos, abrangendo o tamanho da câmara, a configuração do bombeamento, o número de fontes de deposição e o nível de automação. Comparar cotações apenas no preço total sem compreender esses componentes subjacentes pode levar à subestimação dos custos operacionais ou à superestimação da capacidade de produção.
